Test plas12 Description sheet
Test name
plas12
Calculation type
MECHANICS ELASTIC PLASTIC
Finite element type
TUYA
Topic
Pipe subjected to thermal shock.

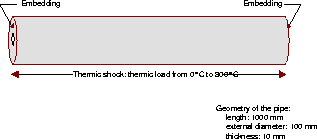

A pipe is embedded at its two ends and subjected to a thermic shock.
Goal
Test the PASAPAS procedure with a material depending
on the temperature. Compare the Castem's result for
the stress with the analytical solution:
EPSILLON = Alpha * (Delta T)
SIGMA = Interpolation of the EPSILLON value on the tensile curve
Version
97' customer version
Model description
Test plas12 Results
CASTEM FIGURES
* Test Plas12.dgibi: Jeux de données *
* --------------------------------- *
* *
GRAPH='N';
SAUT PAGE ;
*
*******************************************************
* TEST PLAS12
*
* Un tuyauderie encastré en deux extremités
* soumis à un choc thermique.
*
* GEOMETRIE : Longueur du tuyau l : 1000. mm
* Rayon extérieure du tuyau r : 10. mm
* Epaisseur du tuyau e : 100. mm
* MATERIAU : Module d'Young E : dépendant
* de la
* température
* Coeficient de Poisson Nu : 0.3
* dilatation thermique Alpha : dépendant
* de la
* température
* Courbe de traction : dépendant
* de la
* température
* CHARGEMENT: Une tempérarure T uniforme passant
* de 0°C à 800°C
*
* encastrement encastrement
* |-------------------------------------|
* p1 == CHOC THERMIQUE == p2
*
*******************************************************
* Objectif du test:
* Verifier la procédure PASAPAS avec un matériau
* dépendant de la température.
*******************************************************
* Validation du calcul:
* On compare la contrainte de PASAPAS avec la solution
* exacte : EPSILLON = Alpha * (Delta T)
* SIGMA = Interpolation de la valeur EPSILLON
* sur la courbe de traction
*******************************************************
*******************************************************
* procédure calculant le module D'Young avec une courbe
* de traction
DEBP CALYO EV1*EVOLUTION;
X1=EXTR EV1 ABSC;
Y1=EXTR EV1 ORDO;
YOU1=(EXTR Y1 2)/(EXTR X1 2);
FINP YOU1;
*******************************************************
*
* 1) option de calcul
opti dime 3 elem seg2;
*
* 2) données géométriques
l=1000.; e = 10; r = 100.;
*
* 3) données de caractéristiques du matériau
**** 3.1) courbe de traction en fonction de la
**** température
TITR 'Courbe de traction en fonction de la
température';
progx = prog 0. 0.001785 0.00386 0.00701 0.00984
0.0132 0.0167 0.0259 0.0491 0.0994;
progy = prog 0. 350.23 470.05 553.73 610.14
635.94 663.59 717.97 795.39 877.42;
ev1 = evol manu eps progx sig (progy*1.0);
ev2 = evol manu eps progx sig (progy*0.8);
ev3 = evol manu eps progx sig (progy*0.6);
ev4 = evol manu eps progx sig (progy*0.4);
ev5 = evol manu eps progx sig (progy*0.2);
tra = nuage comp T 0. 200. 400. 600. 800.
comp TRAC ev1 ev2 ev3 ev4 ev5;
SI (NEG GRAPH 'N');
TAB1=TABL;
TAB1.1 = 'MARQ LOSA ';
TAB1.2 = 'MARQ TRIB ';
TAB1.3 = 'MARQ CROI ';
TAB1.4 = 'MARQ TRIA ';
TAB1.5 = 'MARQ CARR ';
TAB1.'TITRE'=TABL;
TAB1.'TITRE'. 1 = MOT 'T=800.C';
TAB1.'TITRE'. 2 = MOT 'T=600.C';
TAB1.'TITRE'. 3 = MOT 'T=400.C';
TAB1.'TITRE'. 4 = MOT 'T=200.C';
TAB1.'TITRE'. 5 = MOT 'T=0.C';
DESS (ev5 et ev4 et ev3 et ev2 et ev1) lege tab1;
FINSI;
**** 3.2) Module D'Young en fonction de la température
TITR 'Module d Young en fonction de la
température';
y1=calyo ev1;
y2=calyo ev2;
y3=calyo ev3;
y4=calyo ev4;
y5=calyo ev5;
evy = evol manu T (prog 0. 200. 400. 600. 800.)
YOUN (prog y1 y2 y3 y4 y5);
SI (NEG GRAPH 'N'); DESS evy; FINSI;
**** 3.3) Alpha en fonction de la température
TITR 'Dilatation thermique en fonction de la
température';
eva = evol manu T (prog 0. 200. 400. 600. 800.)
ALPH ((prog 10.4 11.9 13.0 13.8 14.25)*8E-6);
SI (NEG GRAPH 'N'); DESS eva; FINSI;
**** 3.4) la section du tuyau
s = pi*((r*r) - ((r - e)*(r - e)));
* 4) maillage
TITR 'Tuyauderie encastré soumis à un choc
thermique';
p1 = 0 0 0; p2 = L 0 0;
d1= p1 d 10 p2;
SI (NEG GRAPH 'N'); TRAC D1; FINSI;
*
* 5) Température de référence
TREFE = MANU CHPO d1 1 T 0.;
*
* 6) modele, materiaux et caracteristiques geometriques
modti=modl d1 mecanique elastique plastique
isotrope tuya;
mater=matr modti 'YOUN' evy 'NU' 0.3 'ALPH' eva
'TRAC' tra;
carac=carb modti 'EPAI' e 'RAYO' r 'CISA' 1. ;
mc=mater et carac;
*
* 6) bloquage
bloqtot=bloq depl rota (p1 et p2) ;
*
* 8) chargement thermique
TBTEMPE = TABLE;
TBTEMPE.0 =TREFE;
TBTEMPE.1 =MANU CHPO d1 1 T 200.;
TBTEMPE.2 =MANU CHPO d1 1 T 400.;
TBTEMPE.3 =MANU CHPO d1 1 T 600.;
TBTEMPE.4 =MANU CHPO d1 1 T 800.;
TEMP = TABLE;
TEMP.0 = 0.;
TEMP.1 = 2.;
TEMP.2 = 4.;
TEMP.3 = 6.;
TEMP.4 = 8.;
EVT = EVOL MANU TEMPS (prog 0. 2. 4. 6. 8.)
T (prog 0. 200. 400. 600. 800.);
CH2 = CHAR T TEMP TBTEMPE;
*
* 9) chargement mecanique
f1 = forc (0. 0. 0.) p1;
ch1 = char meca f1 (evol manu (prog 0. 10.)
(prog 0. 0.));
chat = ch2 et ch1;
*
* 10) calcul nonlinéaire
TAB1 = TABLE;
TAB1.'TEMPERATURE_REFERENCE'=TREFE;
TAB1.'MODELE' = modti;
TAB1.'CARACTERISTIQUES' = MC;
TAB1.'BLOCAGES_MECANIQUES' = BLOQTOT;
TAB1.'TEMPS_CALCULES' = (prog 0. pas 1. 8.);
TAB1.'CHARGEMENT' = CHAT;
PASAPAS TAB1;
*
* 11) comparaison et message
TBEVOL=TABL;
TBEVOL.1=(EV1 + EV2)/2.;
TBEVOL.2=EV2;
TBEVOL.3=(EV2 + EV3)/2.;
TBEVOL.4=EV3;
TBEVOL.5=(EV3 + EV4)/2.;
TBEVOL.6=EV4;
TBEVOL.7=(EV4 + EV5)/2.;
TBEVOL.8=EV5;
TBCONT=TAB1.CONTRAINTES;
PCALCUL=PROG; PANALYT=PROG; PEPSI=PROG;
REPETER B1 ((DIME TBCONT) - 1);
V1 = (EXTR (TBCONT.(&B1)) EFFX 1 1 1)/S;
PCALCUL=PCALCUL ET (PROG (ABS V1));
T1 = IPOL (EXTR EVT ABSC) (EXTR EVT ORDO)
(TAB1.TEMPS.&B1);
Y1 = IPOL (EXTR EVY ABSC) (EXTR EVY ORDO) T1;
A1 = IPOL (EXTR EVA ABSC) (EXTR EVA ORDO) T1;
PEPSI=PEPSI ET (PROG (A1*T1));
EVC=TBEVOL.&B1;
V2 = IPOL (EXTR EVC ABSC) (EXTR EVC ORDO) (A1*T1);
PANALYT=PANALYT ET (PROG V2);
FIN B1;
ECALCUL=EVOL ROUG MANU 'Epsillon' PEPSI
'Sigma(Mpa)' PCALCUL;
EANALYT=EVOL TURQ MANU 'Epsillon' PEPSI
'Sigma(Mpa)' PANALYT;
TAB1 = TABL;
TAB1.1 = 'MARQ LOSA ';
TAB1.2 = 'MARQ TRIB ';
TAB1.'TITRE' = TABL;
TAB1.'TITRE'. 1 = MOT 'CASTEM2000';
TAB1.'TITRE'. 2 = MOT 'Analytique';
SI (NEG GRAPH 'N');
DESS (ECALCUL et EANALYT) lege tab1;
FINSI;
ENEANA=EXTR 1 (SOMM EANALYT);
ENEK20=EXTR 1 (SOMM ECALCUL);
ERR1=ABS ((ENEANA - ENEK20)/ENEANA);
mess '***********************';
mess 'Energie de déformation cumulée';
mess 'k2000,theorie,erreur: ' ENEK20 ENEANA ERR1;
mess '***********************';
si (ERR1 > 5.5d-3);
erre 5;
sinon;
erre 0;
finsi;
fin;
